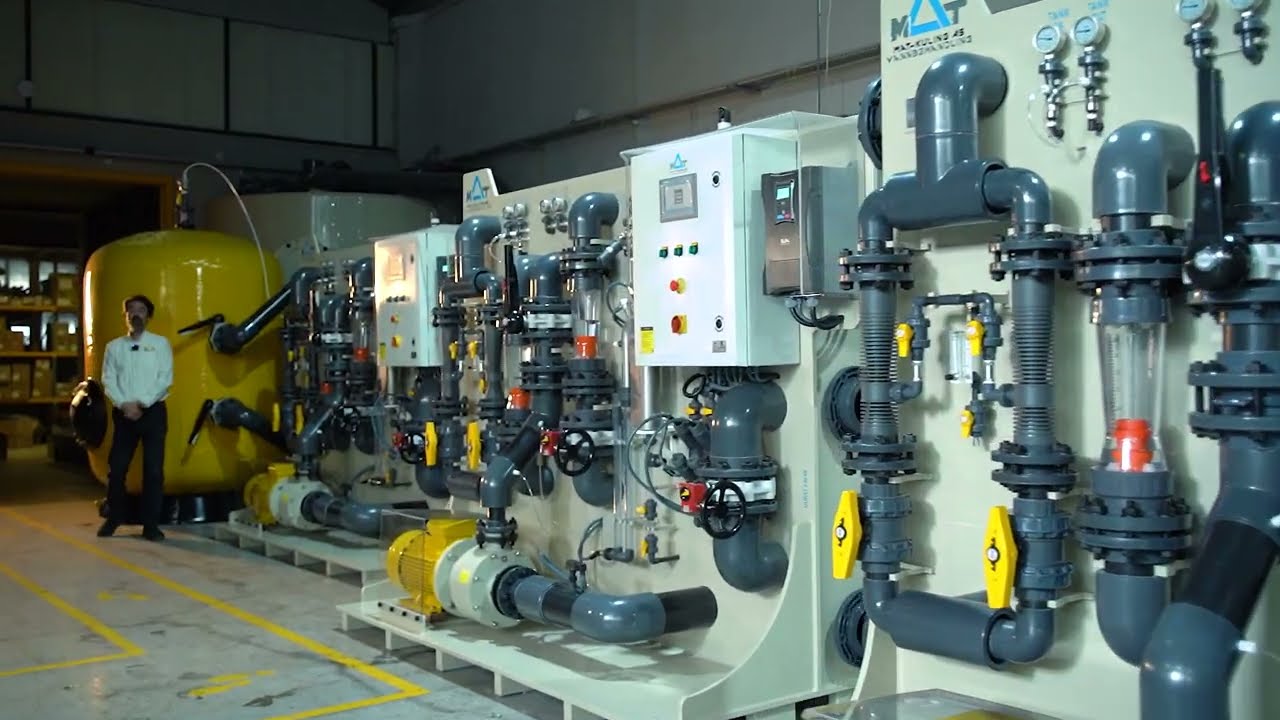

MAT_KULING BYGGER EGNE OZON GENERATOR KONTAKTKAMMER
MAT bestemte seg for å designe kontaktskammerne til ozongeneratorer fra bunnen av. Vårt utstyr oppsto etter å ha brukt mer enn 3 år i FoU og feltforsøk. Tradisjonelt ble det ansett at det var nok å bruke et standard trykkammer for ozon som skulle tilføres. MAT-KULING har feltkompetanse fra å drive store ozongeneratorer i saltvanns- og ferskvannsanlegg og har erfart at det er flere detaljer som må innarbeides for å sikre stamfisk i oppdrettsanlegget. Detaljer i utformingen og sikker drift av enheten er unike for MAT-KULING-ozonkontaktkamre.
TILBUD & BRUK AV OZON SYSTEMER I AKVAKULTUR
Ozon er en gass som må tilføres vann under en komprimert infusjonsprosess, i flere punkter i et filtreringssystem. I saltvann brukes proteinseparatorer (skimmere) tradisjonelt for å oppnå dette gjennom en venturienhet, som tilfører ozon blandet med luft i vannsøylen.
Den siste utviklingen har vist MAT-KULING at infusjonen av ozon ikke oppnås best bare ved å bruke denne venturiinfusjonen. Dermed må en trykkbeholder implementeres for å trykke ozon inn i ferskvannskolonnen.
HVORFOR VELGE MAT-KULINGOZON-APPLIKASJONER
Ingeniøravdelingen vår er i posisjon til å hjelpe våre kunder med å velge riktig utstyr. Vi har ekspertisen til å trene ditt tekniske personale i hvordan du bruker ozon trygt. MAT-KULING Ozon Contact Chambers er egnet for enhver bruk i ferskvann og saltvann. Alle komponenter som brukes på vår Ozon Kontakt Towers testes for ozonoksidasjon og saltvannkorrosjon. Kontakt MAT-KULING i dag for å finne ut hvordan ozon kan endre produksjonsutbyttet til oppdrettsanlegget ditt.
Ozon Kontaktkammer - SPESIFIKASJONER
OCS-M | Footprint [mm] Depth | Footprint [mm] Width | Max. Height [mm] | Contact Tank Diameter [mm] | Basic Unit Total Electric Consumption [kWh/hr] | Supply Voltage (50Hz) [V] | Inlet Size [mm] | Outlet Size [mm] | Contact Time [min] | Ozone Concentration [ppm] | Ozone Dosing [g/h] | Ozone Dosing [L/min] | CT Value | Booster Pump Material | Pump Model | Pump Variable Frequency Driver Model | Ozone Contact Tank Model /Cylinder height | Ozone Contact Tank Total Height [mm] | Off-Gas Ozone Destruct | Working Parameters Option 1 Allowable Main Line Pressure [bar] | Working Parameters Option 1 Pump Flow Rate [m³/h] | Working Parameters Option 1 Venturi Inlet Pressure [bar] | Working Parameters Option 1 Tank Operating Pressure [bar] | Working Parameters Option 1 Ozone GAS Suction Rate [L/min] | Working Parameters Option 2 Max Allowable Main Line Pressure [bar] | Working Parameters Option 2 Pump Flow Rate [m³/h] | Working Parameters Option 2 Venturi Inlet Pressure [bar] | Working Parameters Option 2 Tank Operating Pressure [bar] | Working Parameters Option 2 Ozone GAS Suction Rate [L/min] | Working Parameters Option 3 Max Allowable Main Line Pressure [bar] | Working Parameters Option 3 Pump Flow Rate [m³/h] | Working Parameters Option 3 Venturi Inlet Pressure [bar] | Working Parameters Option 3 Tank Operating Pressure [bar] | Working Parameters Option 3 Ozone GAS Suction Rate [L/min] | Pressure Probe TANK-IN | Pressure Probe TANK-OUT | Digital Flowmeter | ORP Probe | DO3 PROBE | Control Board | PLC CONTROL | Ozone Generator | Air Preperation Unit | Ozone Detector |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OCS-M-5 | 1100 | 1050 | 2500 | 200 | 0.93 | 3~400/230 | 40 | 32 | 5 | 0,5-2 | 5 | 3 | 10 | Titanium | CRT 4-4 A-P-A-E-AUUE | EP66-0022 T3 | R40C/1700 | 2150 | STANDARD | 1 | 3.12 | 2.46 | 1.2 | 4.2 | 1.2 | 2.92 | 2.1 | 1.4 | 2.8 | 1.5 | 3.37 | 2.81 | 1.7 | 3.8 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-10 | 1850 | 1150 | 2600 | 600 | 1.33 | 3~400/230 | 50 | 40 | 5 | 0,5-2 | 10 | 5 | 10 | Titanium | CRT 4-5 A-P-A-E-AUUE | EP66-0022 T3 | R60C/1700 | 2270 | STANDARD | 1 | 5.4 | 2.11 | 1.2 | 4.2 | 1.2 | 5.7 | 2.1 | 1.4 | 4.2 | 1.5 | 6.1 | 2.46 | 1.7 | 5 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-20 | 1860 | 1300 | 2600 | 800 | 2.55 | 3~400 | 63 | 50 | 5 | 0,5-2 | 20 | 5 | 10 | Titanium | CRT 8-5 A-P-A-E-AUUE | EP66-0022 T3 | R80C/1700 | 2350 | STANDARD | 1 | 10.8 | 2.81 | 1.2 | 10 | 1.2 | 10.8 | 2.8 | 1.4 | 10 | 1.5 | 10.8 | 2.8 | 1.7 | 5 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-30 | 2000 | 1450 | 2700 | 1000 | 4.55 | 3~400 | 75 | 63 | 5 | 0,5-2 | 30 | 10 | 10 | Titanium | CRT 16-4 A-P-A-E-AUUE | EP66-0040 T3 | R100C/1700 | 2450 | STANDARD | 1 | 15 | 1.76 | 1.2 | 10 | 1.2 | 17.1 | 2.1 | 1.4 | 10 | 1.5 | 20 | 2.8 | 1.7 | 10 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-50 | 2760 | 1430 | 2850 | 1200 | 6.2 | 3~400 | 110 | 90 | 5 | 0,5-2 | 50 | 20 | 10 | Duplex | NB 40-160/158 AF2LBQQE | EP66-0055 T3 | R120C/1700 | 2550 | STANDARD | 1 | 31.08 | 1.76 | 1.2 | 20 | 1.2 | 34.2 | 2.1 | 1.4 | 20 | 1.5 | 40 | 2.8 | 1.7 | 20 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-75 | 2720 | 1620 | 2960 | 1400 | 6.2 | 3~400 | 110 | 90 | 5 | 0,5-2 | 75 | 30 | 10 | Duplex | NB 40-160/147 AF2LBQQE | EP66-0055 T3 | R140C/1700 | 2650 | STANDARD | 1 | 37.92 | 1.76 | 1.2 | 20 | 1.2 | 37.9 | 1.76 | 1.4 | 20 | 1.5 | 41.6 | 2.1 | 1.7 | 20 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-100 | 3500 | 2000 | 3000 | 1600 | 8.33 | 3~400 | 140 | 110 | 5 | 0,5-2 | 100 | 45 | 10 | Duplex | NB 40-160/172 AF2LBQQE | EP66-0075 T3 | R160C/1700 | 2750 | STANDARD | 1 | 50.76 | 3.16 | 1.2 | 30 | 1.2 | 50.8 | 3.2 | 1.4 | 30 | 1.5 | 50.8 | 3.2 | 1.7 | 30 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-150 | 3750 | 2450 | 3500 | 1800 | 8.33 | 3~400 | 160 | 125 | 5 | 0,5-2 | 150 | 65 | 10 | Duplex | NB 65-160/146 AF2LBQQE | EP66-0075 T3 | R180C/2000 | 3150 | STANDARD | 1 | 75.8 | 1.76 | 1.2 | 30 | 1.2 | 75.8 | 1.76 | 1.4 | 30 | 1.5 | 83 | 2.1 | 1.7 | 30 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-200 | 4000 | 2650 | 3650 | 2200 | 16.3 | 3~400 | 200 | 160 | 5 | 0,5-2 | 200 | 90 | 10 | Duplex | NB 65-160/156 AF2LBQQE | EP66-0150 T3 | R220C/1700 | 3050 | STANDARD | 1 | 113.76 | 1.76 | 1.2 | 40 | 1.2 | 113.8 | 1.8 | 1.4 | 40 | 1.5 | 124.5 | 2.1 | 1.7 | 40 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
OCS-M-250 | 4600 | 2870 | 3730 | 2200 | 16.3 | 3~400 | 200 | 160 | 5 | 0,5-2 | 250 | 110 | 10 | Duplex | NB 65-160/156 AF2LBQQE | EP66-0150 T3 | R220C/2000 | 3350 | STANDARD | 1 | 113.76 | 1.76 | 1.2 | 50 | 1.2 | 113.8 | 1.8 | 1.4 | 50 | 1.5 | 124.5 | 2.1 | 1.7 | 50 | MUST | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL | OPTIONAL |
