Ozon Nøytralisering / Nedbryting for Oppdrett og Akvakultur

Ozon destructor(ozon nedbryter) utstyr. Vår ozon destructor møter EU og US HSE regelverket for sikker drift av ozon destructor. De er laget av PVC & PP plastikk, designet for rask og enkel montering til erstatning av ozon absorberende medie. Levers installert og trykksetet for rask og problemfri installasjon

Ozon Destruct-enheten (OD) er et apparat som inneholder enten aktivt karbonmedium eller flammekammer, som blir brukt til å absorbere overflødig ozon fra den omgivende luften. Det er et viktig sikkerhetstiltak mot gjenværende ozonkonsentrasjon etter vannbehandlingsprosessen. OD vil raskt bryte ned overskredet ozongassmengde.

Våre OD-enheter tilbyr løsningen for sikker og rask nedbryting av ozon og bør være et kjerneelement i en riktig installasjon av ozongeneratorer i trange mekaniske rom. OD-enheter er for ozonberiket biologisk ladet vannvolum, og det brukes ofte til ferskvanns og marine RAS-anlegg og settefiskanlegg.

Ozon er en ustabil gass, og krever et retensjonskammer der desinfeksjonsprosessen foregår. Med tanke på at det er etsende gass, som er skadelig og giftig for enhver levende organisme, bør overflødig ozon brytes ned. Overflødig ozon strømmer fra desinfeksjonspunktet til OD-enhetens innløp.

Viktig sikkerhetstiltak mot gjenværende overflødig ozon
Sikker og rask ødeleggelse av ozon
Lite fotavtrykk
Enkelt vedlikehold og betjening
Lavt til ingen strømforbruk
Motstandsdyktig mot ozonerosjon

Specifications

Ozone Destruct	ODC-6	ODC-25	ODC-50	ODC-100	ODC-200
Footprint Width [mm]	510	655	750	825	955
Footprint Depth [mm]	460	550	680	760	890
Max Height [mm]	1110	1390	1430	1490	1490
Body Diameter [mm]	250	315	400	500	630
Body Material	PP	PP	PP	PP	PP
Installed Power [W]	80	105	240	400	400
Supply Voltage 50 Hz [V]	1~230	1~230	1~230	1~230	1~230
Residual Ozone Line Connection [mm]	50	75	90	90	90
Off-Gass Outlet Connection [mm]	75	110	110	125	140
Water Drain Connection [mm]	40	50	63	75	75
Activated Carbon Media Quantity [L]	20	40	60	110	200
Max Gas Inlet Ozone concentration %wt	1	1	1	1	1
Max Gas Outlet Ozone Concentration ppm	0,1	0,1	0,1	0,1	0,1
Water Trap/Drain Column	standart	standart	standart	standart	standart
Blower [model]	G2E120-AR77-01	G2E140-AE77-01	G2E160-AY47-01	G2E180-EH03-01	G2E180-EH03-01

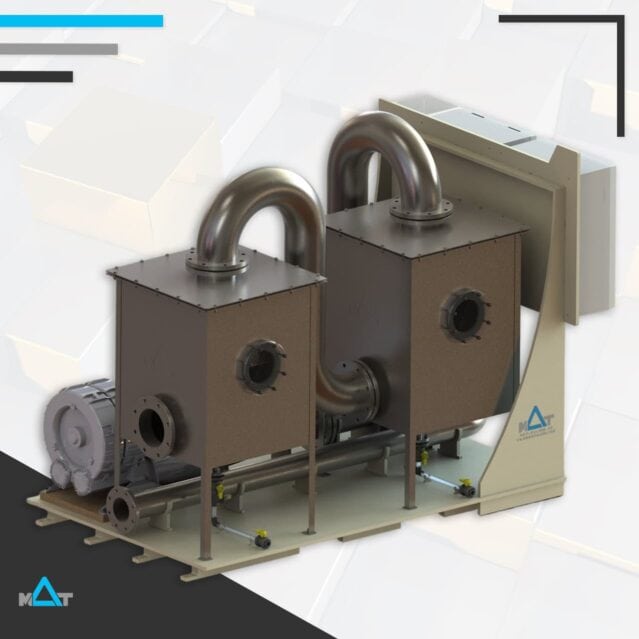

Catalysis Specifications

Ozone Destruct Catalysis	ODT-1	ODT-5	ODT-10	ODT-25	ODT-50	ODT-100	ODT-200	ODT-400	ODT-800	ODT-1200	ODT-2000
Flow rate Nm³/h	1	5	10	25	50	100	200	400	800	1200	2000
Footprint Width [mm]	450	500	600	1200	950	1000	1050	1200	1900	1550	1750
Footprint Depth [mm]	180	220	500	400	1035	1160	1285	1435	1200	2840	1865
Max Height [mm]	1200	1460	1000	1600	1820	1820	1820	1845	2000	2115	2480
Dry Weight kg	11	22	35	79	185	225	250	357	420	670	800
Demister/Destructor Material	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS	316 SS
Chasis Material	N/A	N/A	PP or GRP	PP or GRP	PP	PP	PP	PP	PP or GRP	PP or GRP	PP or GRP
Pipeline Material	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS	U-PVC and 316 SS
Installed Power [kW]	0.1	0.15	0.8	1.15	2	3.5	5.5	10	21.5	26.5	45
Supply Voltage 50/60 Hz [V]	1~230	1~230	3~400	3~400	3~400	3~400	3~400	3~400	3~400	3~400	3~400
Heater Power kW	0.1	0.15	0.4	0.75	1.25	2	3	5.5	10	15	22
Residual Ozone Line Connection [mm]	DN15	DN25	DN25	DN32	DN50	DN80	DN100	DN125	DN110	DN150	DN200
Off-Gass Outlet Connection [mm]	DN15	DN25	DN25	DN32	DN40	DN50	DN50	DN80	DN110	DN150	DN200
Destructor Inlet Max Ozone Concentration %wt	3	3	3	3	3	3	3	3	3	3	3
Destructor Outlet Max Ozone Concentration ppm	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1	<0,1
Demister Drain Connection [mm]	DN15	DN15	DN20	DN20	DN20	DN20	DN20	DN20	DN32	DN32	DN32
Carulite Media Quantity [kg]	1	2	3	6	10	20	40	75	155	225	375
Blower Model (Recommended)	N/A	N/A	10 DL MD	K03 MS	K04 MS	K05 MS	K06 MS	K08 MS	K12 MS	K10 TS	K09 TS
Blower Power @-50mbar, 50/60Hz. kW	N/A	N/A	0.37	0.37	0.75	1.5	2.2	4	9.2	11	11x2
Blower Quantity pcs.	N/A	N/A	1	1	1	1	1	1	1	1	2
Max Suction Pressure @ Duty Point mBAR	N/A	N/A	-140	-140	-140	-140	-140	-140	-150	-140	-150
Variable Frequancy Driver Model vfd	N/A	N/A	EP66-0007 T3	EP66-0007 T3	EP66-0007 T3	EP66-0015 T3	EP66-0022 T3	EP66-0040 T3	EP66-0110 T3	EP66-0110 T3	EP66-0110 T3
Max Temperature Increase caused by Heater °C	12	12	12	12	12	12	12	12	12	12	12

* MAT-KULING™ har rett til å oppdatere de prislister som presenteres på nett. Vi gjør vårt yttertse for å til en vær tid oppdatere tekniske spesifikasjoner og priser. Men uansett kontakt vår slagsavdeling for oppdaterte tekniske data og priser X-work. De opplistede priser er standard utstyr uten opsjoner.
